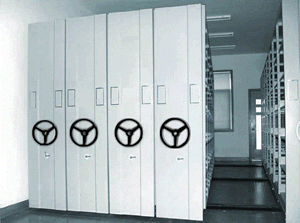

密集柜主要由轨道、底座、立柱（板式）、搁板、挂板、侧靠板、背靠板、顶板、防尘板、护板、门板、传动机构、防倾倒、防震、防尘、防鼠、制动、缓冲、目录卡及传动装置、密封装置组成。
密集柜的组成：
（1）轨道包括地轨和导轨。
（2）架体包括立柱、挂板、搁板、分隔棒、防尘板。
立柱：支撑整个架体的竖立柱子；
挂板：放在搁板与搁板之间，起支撑固定作用；
搁板：存放档案资料的平面板；
分隔棒：用于分隔双面存放的资料中间，防止混乱；
防尘板：放在架体的顶部，主要用来防尘。
（3）传动装置包括：链条、齿轮、手盘、轴承、滚轮、锁定。
主轴和轴承的直径为φ20mm，45#钢五厂优质锰钢材料GB3882-87，Z390504 带座外球面轴承，短轴管套连接传动，具有可靠的中心直线度，架体移动平稳、轻便、自然。
（4）底盘：主要用于支撑架体的底座。
（5）密封装置：防止密集柜合架时因为撞击产生损伤，同时还可以降低架体开合时撞击所产生的噪音，起到防撞、防尘、防潮、防噪音、防鼠的作用；
（6）面板：包括内侧板、外侧板、和门板
（7）顶板：密集柜架体的顶部，每仓柜顶部配加防尘装置可防止灰尘落入柜内
柜顶及底框的防倒装置:每组活动单面柜顶都配置防倒装置。
（8）目录卡：设在柜体的侧板上，用于放置档案分类信息卡片；
（9）防倒装置：安置在导轨上面，用来稳固密集柜，防止密集柜倾倒。
一、制造工艺
1、每标准节组装后，外廓尺寸（长、宽、高）的极限偏差为± 1mm；
2、 每标准节组装后，侧面板与中腰板的对缝处的间隙小于1mm；
3、 轨道安装后，其平行度的偏差不大于1mm/m，全长不大于1mm；同一截面上的平行度的偏差不大于1mm/m，全长不大于1mm；
4、每两条轨道的平行度偏差为小于 1mm；导轨对接处高低差不大于0.3mm
5、由段组成的低梁装配后的直线度不大于 0.5mm/m，全长不大于1mm。
6、零件的未注公差尺寸的极限偏差按 GB1804中IT13-14。
二、传动装置
传动机构：一般采用机械式全自动脱挂驱动装置。产品各零件、组合件之间保持互换性。
传动部件：
① 摇手：采用摇盘型摇把式，手摇处安装刹车制控，运转顺畅。
② 轴：采用45#钢，加工精度3.2，经热处理调质HB220~290。
③ 链轮：采用45# 钢，引用GB1244-84（3R齿型）标准，经锻压加工成型，回火去应力，加工车、滚齿、插键槽、去毛齿、齿部经频淬火HRC60-62。
④ 轴承：采用204 轴承。
⑤ 链条：采用12.7节距滚珠链条（江南链条有限公司）。按GB1135-89厚度按链条1/2 ”国际制成。
⑥ 滚轮：采用ZG35，铸钢，经加工成型。
⑦ 轨道：采用45# 钢，冷轧方钢。
⑧ 连接管：采用无缝管
三、承重装置
1、单面搁板上均匀载重40kg，双面均匀布负载80kg，最大挠度为小于4mm，24h卸载后，搁板没有裂缝，残余变形量不大于0.3mm。
2、 标准节（六层双面搁板）在全负载（每块单面搁板均布载重40kg）的情况下，架体、立柱没有明显变形，架体不会产生倾倒现象。
3、全负载的情况下，各列密集柜在动手操纵下运行自如，没有阻滞现象。每标准节手动摇力不小于12N.
4、在受全部载荷1/20外力（沿X、Y轴两个方向的水平外力）的作用反复100次后，取消外力，架体所产生的倾斜不大于总高的1%，支架、立柱没有明显的变形。

工作正常运行状态 ; 注意失重倾斜

生产车间 &nbs p; 产品库存

生产车间 &nbs p; 生产车间
